產品概述

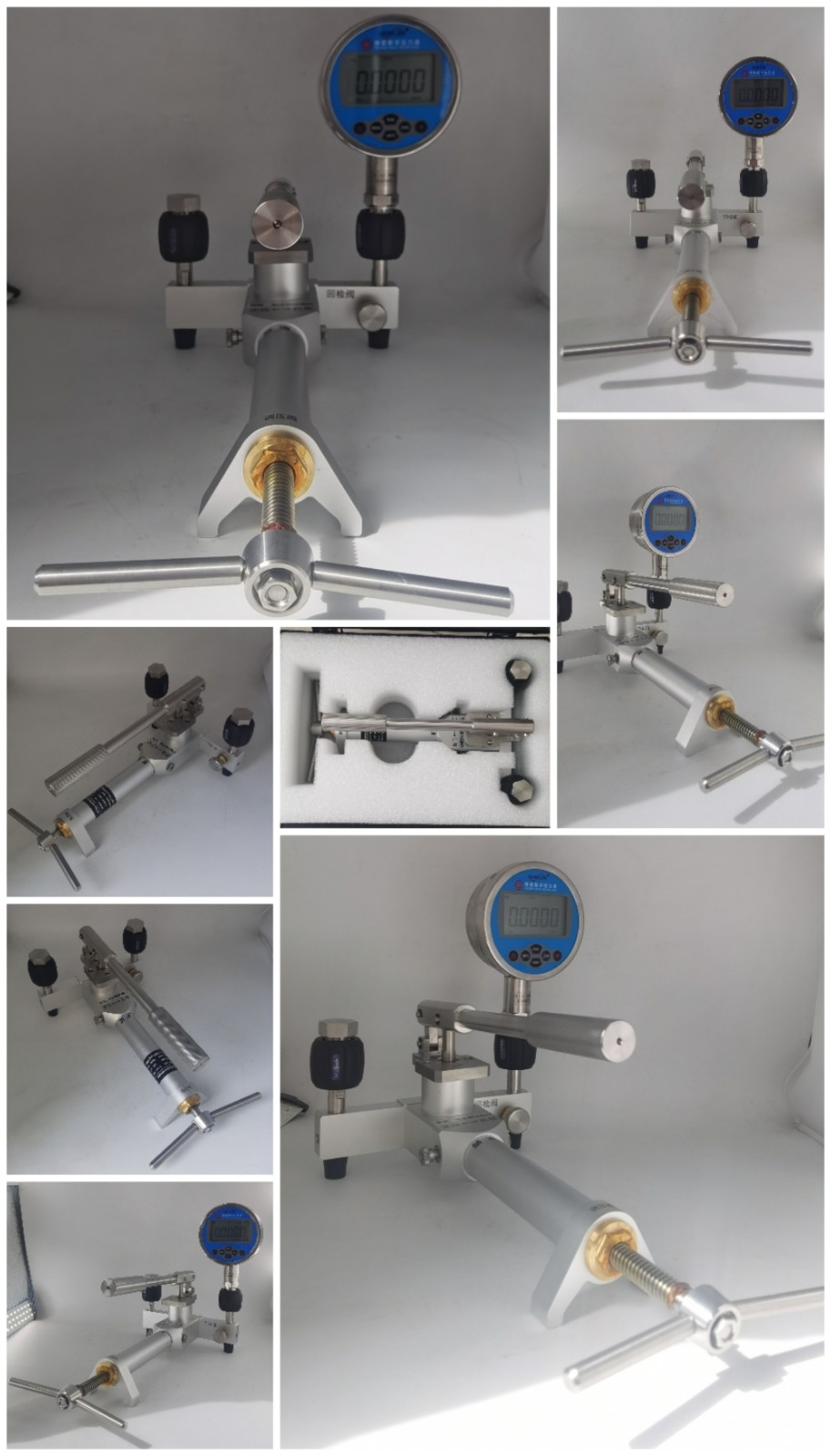

XH-6Q便攜式氣壓源由手壓泵（預壓泵），二次加壓泵（調壓閥），回檢閥和壓力輸出接口組成，整體固化結構，產品結構合理，個體比較輕便，便于外出攜帶，具有密封性能好，升壓平穩，升壓速度快，省力，操作簡單等優點，配合精密數字壓力表是校準一般精度壓力表，壓力變送器的好方案。

技術指標

1  造壓范圍：（-0.095~6）MPa

2  穩定度：0.05%F·S

3  工作介質：空氣

4  輸出接口：M20*1.5內

5  外形尺寸：320mm*200*mm*150mm

6重量：3Kg

設備部件

 1手壓泵（預壓使用，可先預壓到1.2MPa左右）

2壓力輸出接口

3二次加壓泵（調壓閥）

4回檢閥（擰開此閥門壓力快速回零，加壓時需擰緊）

5 換向閥 （注意：系統內帶壓時請勿正負壓換向，系統壓力為零時才可以正負壓換向）

功能描述：

手壓泵（預壓使用，最高可加壓至1.2MPa左右)

反復抬起，按下，帶動泵體活塞，實現升壓

二次加壓泵（調壓閥）

1.將調壓閥旋進時提升壓力值，旋出時降低壓力值；

2.壓力穩定后可做“微調閥”使用；

換向閥

推到左邊為正壓，推到右面為負壓

回檢閥（注意：系統內帶壓時請勿按動正負壓換向）

1.獲得壓力時必須關閉

2.旋開后即可快速降低壓力值，使系統壓力降為0

 操作說明

檢定正壓壓力表

1.將設備放置于水平位置，卸下壓力輸出口絲堵；

2.將標準表或數字表接在其中一個壓力輸出口上，另一個壓力輸出口接待檢表；

3.將加壓泵（調壓閥）旋出，至旋不動為止;

4.檢定壓力表的零點，記錄數據；

5.關閉回檢閥；

6.反復抬起和按下手壓泵，將壓力升至1.2MPa左右，停止加壓；

7.然后將調壓閥旋進，達到所需壓力值；

8.通過旋出加壓泵（也可以使用回檢閥）將壓力值降到需要壓力，再通過調節壓力閥將壓力值穩定，即可記錄數據；

9.依此類推，將壓力值穩定在5MPa，4MPa，3MPa，2MPa等記錄數據；

10.擰開回檢閥，徹底釋放掉壓力，記錄數據拆下被檢表。

檢定負壓壓力表

1：推動換向閥到右側為負壓，推到左側為正壓；

2：檢定負壓時調壓泵不用旋出，上下提動手壓桿到壓力值，旋出加壓泵（調壓閥）穩定到整點壓力值，整點檢定，步驟如壓力表檢定。

 注意事項

1.接入的標準表和被校儀表內應無水質和腐蝕性物質以及其他雜質，否則將影響設備性能及使用壽命；

2.在卸下壓力表時，系統必須處于零壓狀態；

3.該壓力源嚴禁和其他的油類，相混合使用；

4.加壓時如加不上去，原因是快速接頭內的“O”圈損壞，應及時換上9*2.65的“O”圈。
