一、產品概述

數顯電接點壓力表是集壓力測量，顯示，控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出兩路開關量。該數顯電接點壓力表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。

二、產品特點

◆80標準儀表殼體徑向安裝（可選軸向安裝）；

◆4位LED數碼管顯示,無視值誤差；

◆兩路控制點繼電器輸出；

◆控制點現場設定；

◆供電電源可選24VDC/220VAC。

三，規格參數

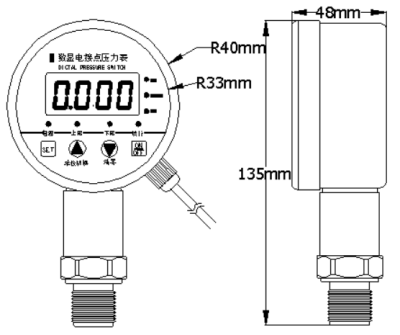

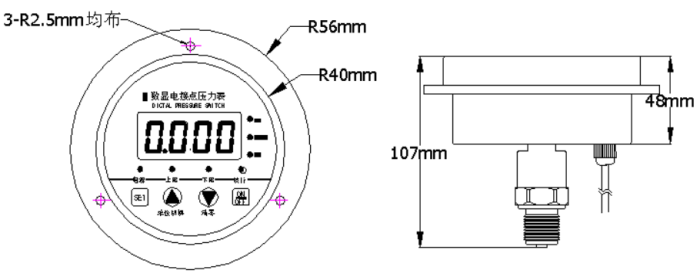

四，產品尺寸

五、產品安裝

5.1機械連接：

可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注:量程小于100KPa時必須垂直安裝。

5.2電氣連接

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短；

●采用屏蔽線；

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線；

六、安裝與維護

6.1儀表安裝

1）該儀表應垂直水平面安裝。

2）與壓縮機或其它設備使用時注意壓力量程的匹配。

3）在設備上安裝數顯電接點壓力表之前，先檢查表頭是否干凈。在使用過程中，應保持管路清潔。

6.2儀表維護

1）該數顯電接點壓力表為高精密測壓儀表，應選擇在空氣流通，便于觀察，易于維護和操作的地方。

2）雖然數顯電接點壓力表在使用過程中可以超壓2倍，但長時間超壓使用，會影響測量的準確性，也可能損壞儀表，建議用戶按量程使用儀表。

6.3儀表校準

如壓力顯示不準確，需進行壓力校準時，可聯系本公司，給予技術說明校準方法。

注意：非技術人士不得進行儀表的校準，以免造成儀表嚴重?fù)p傷

七、保管與運輸

7.1儀表保管

該產品應存放在-20℃~+70℃，相對濕度不大于90%，通風、干燥、無腐蝕性氣體的庫房中；

7.2儀表運輸

該產品與合格證、使用說明書裝于一個包裝內，在運輸過程中嚴禁強烈的碰撞。
