一、產品概述

XHP100K智能壓力控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示。該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。

二、產品特點

◆100標準儀表不銹鋼殼體安裝

◆5位LCD液晶顯示,無視值誤差.

◆兩路控制點繼電器輸出

◆控制點現場設定。

◆供電電源可選24VDC 220VAC

三、產品參數

量程范圍：-0.1~0~100MPa      精度等級：0.5%FS,0.4%FS，0.2%FS

過載能力：200%                       壓力類型：表壓

穩定性：≤0.1%/年                    供電電壓：24VDC/220VAC

顯示方式：5位液晶顯示             顯示范圍：-19999~99999

環境溫度：-20°C~70°C            相對濕度：≤80%

安裝螺紋：M20x1.5                  防護等級：IP65

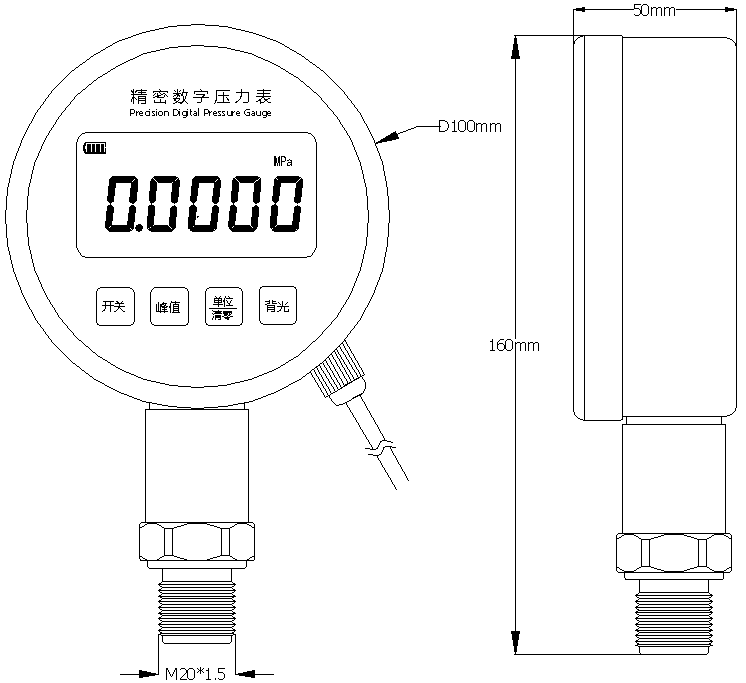

四，產品尺寸

五、產品安裝

5.1機械連接：

可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注:量程小于100KPa時必須垂直安裝。

5.2電氣連接

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短

●采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

六、安裝與維護

1、儀表安裝

1）該儀表應垂直水平面安裝。

2）與壓縮機或其它設備使用時注意壓力量程的匹配。

3）在設備上安裝智能壓力控制器之前，先檢查表頭是否干凈。在使用過程中，應保持管路清潔。

2、維護

1）該智能壓力控制器為高精密測壓儀表，應選擇在空氣流通，便于觀察，易于維護和操作的地方。

2）雖然智能壓力控制器在使用過程中可以過壓2倍，但長時間過壓使用，會影響測量的準確性，也可能損壞儀表，建議用戶按量程使用儀表。

3、儀表校準

如壓力顯示不準確，需進行壓力校準時，可聯系本公司，給予技術說明校準方法。

注意：非技術人士不得進行儀表的校準，以免造成儀表嚴重?fù)p傷。

保管與運輸

1、該產品應存放在-40℃~+80℃，相對濕度不大于90%，通風、干燥、無腐蝕性氣體的庫房中。

2、該產品與合格證、使用說明書裝于一個包裝內，在運輸過程中嚴禁強烈的碰撞。

說明

1、如客戶智能壓力控制器具有附加功能，我公司會附帶附錄以作詳細說明。

2、如需對智能壓力控制器進行校準，請與我公司聯系，非技術人士不得進行儀表校準。

3、對智能壓力控制器進行校準時，請先使表處于開機狀態，恒溫1小時候后進行校準。
